BYDF-B1多路導軌式火災監控探測器

適用范圍

分體式剩余電流式電氣火災監控探測器是一種集過電流、剩余電流、溫度的檢測、頸警、報警、消防聯動及通訊等多種功能于一體，且具有智能化分析能力的新型防火設備。當供電設備發生電氣事故時，探測控制器能發出報警聲及時提醒工作人員檢查故障。排除可能發生的電氣隱患，防止事故發生。

分體式剩余電流式電氣火災監控探測器適用于小區樓房、醫院、圖書館、機房、集貿商場、公眾文化娛樂場所、餐廳旅社、集體宿舍、學校、文物保護單位、工廠車間、普通倉庫等區域用電安全防火保護。但不適用于易燃易爆和強虞蝕性環境。

分體式剩余電流式電氣火災監控探測器既可以為相對獨立的用電區域作保護而單獨安裝，也可以聯網組成電氣火災監控報警系統。

分體式剩余電流式電氣火災監控探測器執行**標準GB/14287.2-2005《剩余電流式電氣火災監控探測器》。

用途、特點和定義

我公司生產的剩余電流式電氣火災監控探測器適用于小區住宅、大廈、廠礦、學校、賓館等人員密集地方的配電設備中。監控保護剩余漏電造成的火災事故，控制器一旦收到某防區用電設備有漏電，便發出聲光報警，并立即切斷負載電源，同時向上機或消防聯動中心發送報警故障地址，把漏電造成的火災事故消滅在萌芽狀態之中，保護用電安全。

電氣火災監控探測器可單獨使用或裝于配電柜中使用，也可以多個監控探測器組網使用，小電流等級的產品也進合別墅與家庭小范圍用戶使用。監控探測器，不能使用在具有粉塵及導電塵埃、腐蝕性、易燃易爆等有害氣體及雨雪侵襲的地方或場所。

電氣火災監控系統的定義；當被保護線路中的被探測參數超過報警設定值時，能發出報警信號、控制信號并能指示報警部位的系統。

電氣火災監控監控系統是由電氣火災監控探測器、監控設備、監控組網軟件、總線通訊設備等組成。

電氣火災監控設備-一能接收來自電氣火災監控探測器的報警信號、發出聲、光報警信號和控制信號，指示報警部位，記錄并保存報警信息的裝置。

電氣火災監控探測器--探測被保護線路中的剩余電流、等電氣危險參數變化的探測器。

分體式-一監控探測器模塊與漏電互感器、分離脫扣斷路器彼此是分開的產品，其中分離脫扣斷路器可由用戶自行選配。

一體式--集監控探測器、漏電互感器、帶分離脫扣的斷路器于一體的產品，斷路器用戶無需另配。

基本功能

1、實時監測

分體式剩余電流式電氣火災監控探測器液品型能夠?qū)崿F(xiàn)中文實時監控受控回路剩余電流、溫度等運行參數，并實時顯示。

2、報警保護功能

分體式剩余電流式電氣火災監控探測器能夠探測回路的剩余電流溫度。如果越限發出聲光信號報警，能在規定時間內切斷供電回路（也可以設置為不切斷），以保證安全用電。

3、預警功能

分體式剩余電流式電氣火災監控探測器具有預警功能，當受控回路中的剩余電流、溫度達到事先設定的預警值時，只發出預警光信號。使操作人員可以及時處理配電主目路的異常情況，減少不必要的跳閘與避免故障的發生。

4、通訊功能

分體式剩余電流式電氣火災監控探測器配有CAN總線通訊接口。通過CAN總線可以與本公司的架空設備主機進行組網通訊，實現遠程管理、維護，控制。

5、消防聯動功能可與消防控制中心主機聯動。實現遠程切斷負載電源，并有反饋信號給消防控制中心報警。

注意事項

1、每日操作“試驗”或“復位”按鈕，并確認試驗正常，以保證探測器處于正常工作狀態。

2、報警發生時，應先做“消音”處理，觀察指示燈與顯示屏內容，判斷故障類型，再對供電電路進行隱患排除，隱患排除以后進行復位操作，使探測器恢復正常工作狀態。

3、每次故障處理后，應對發生故障的時間、類型及處理方式等內容進行記錄，以便日后查詢。

4、產品保修一年，未經本公司同意，任何人員不得拆開探測器或進行維修。

5、按**標準GB13955-2005規定，本裝置的工作年限為六年，屆時應予更換。

6、分體式剩余電流電氣火災監控探測器應在其主要技術特性下工作，探測器屬于精密儀器儀表類，應避免沖擊、碰撞，嚴禁雨水淋濕。

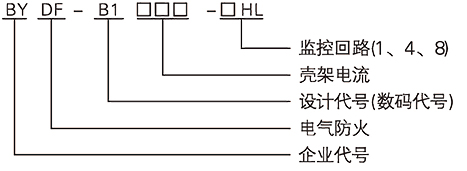

產品型號及其含義

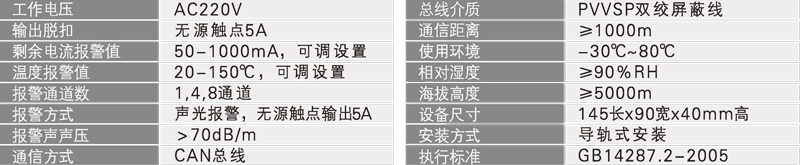

主要技術參數
