BYQ2系列CB級雙電源自動轉換開關

應用范圍

BYQ2雙電源自動切換開關適用于交流50Hz，額定工作電壓380V、額定工作電流16A~1600A雙電源供電系統，用自動或手動操作方式完成常用電源與備用電源之間的切換。該切換開關主要用于醫院、商店、銀行、化工、冶金、高層建筑、軍事設施等重要場合。

基本結構

BYQ2雙電源自動切換開關主要由電源轉換執行斷路器組成，開關工作有三個狀態位置供用戶選擇：常用電源（N）合、雙分、備用電源（R）合，開關具有體積小、重量輕、工作穩定，使用方便等。

正常工作條件

1、安裝的海拔高度不超過2000米。

2、周圍環境溫度上限不高于+40℃，下限不低于-5℃，24小時平均值不超過+35℃。

3、大氣的相對濕度在周圍空氣溫度為+40℃時不超過50?在較低的溫度下，可以有較高的度，應考慮到濕度變化會發生產品表面的凝露。

4、無爆炸危險的介質，且介質無足以腐蝕和破壞絕緣的氣體與塵埃。

5、無顯著搖動和沖擊震動的地方。

型號含義

安裝及使用方法

接線時，常用電源N應接入常用電源執行斷路器QN，備用電源R應接入備用電源執行斷路器QR。當QN和QR為四極斷路器時，接線方式按接線圖1，其中QN和QR的1、3、5為三相（A、B、C）進線端，2、4、6為三相出線端，7為零線（N）進線端，8為零線出線端。若選用斷路器為三極斷路器，則必須將常用電源（N）的零線NN和備用電源（R）的零線RN分別接到上端擋板上①號常用零線接線端子與③號備用零線接線端子上，該三極專用接零線端子在兩臺斷路器中間，具體操作見接線圖1。

雙電源切換開關自動控制器的工作電源取斷路器QN和QR的進線端A相和零線N，若選用斷路器為三極斷路器時，必須要接①號零線NN和③號零線RN，該三極專用接零線端子在兩臺斷路器中間，在自動電源切換開關安裝，接線過程中，切不要把原接在斷路器進線端的本機控制器線忘掉，碰斷或短路等。

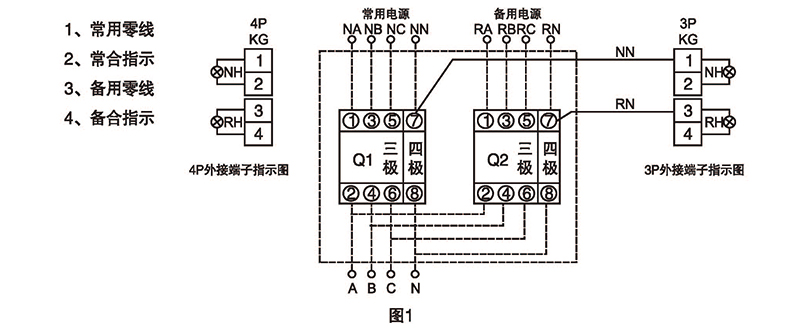

主回路接線圖與外接電源合閘指示

消防與發電功能

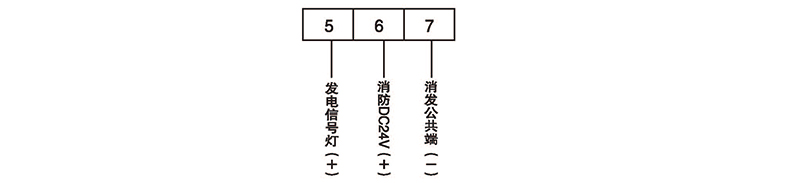

如果用戶需要消防與發電功能時，用戶與制造廠協商定制，接線圖如下；

使用操作

無論常用電源和備用電源有無電壓，均可采用手動操作方式。手動操作時，應將手動一一自動按鈕置于手動操作位置，當推動手順時針旋轉至終端時，備用電源執行斷路器QR分閘，常用電源執行斷路器QN合閘；當推動手柄逆時針旋轉至終端時，備用電源執行斷路器QR合閘，常用電源執行斷路器QN分閘。

面板中，電源指示燈，若該燈不亮，說明自動控制盒工作電源有故障，不能操作開關。待修復正常后，將手動一一自動按鈕置于自動位置狀態，如果常用電源供電正常，切換開關將自動投入常用電源執行斷路器QN合閘狀態，面板中常用電源N指示燈亮；如果常用電源供電不正常，則切換開關將自動換到備用電源QR供電，備用電源R指示燈亮。

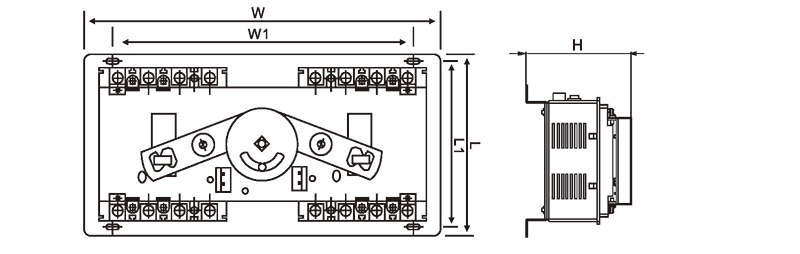

外形及安裝尺寸

安裝尺寸

BYQ2自動電源切換開關安裝尺寸

安裝及使用方法

1、不可以帶電播插拔控制器插頭，否則將導致觸電危臉或產品損壞。

2、非專業人員禁止操作或維修，否則將導致觸電危險或產品損壞。

3、本產品用戶無需改動，否則將導數產品損壞。

4、負載容量不能超出開關的額定容量，否則將導數開關脫扣或燒壞。

5、不可以將零線（N）誤接入相線，兩路斷路器輸入必須一致，選用三極斷路器時，將常用電源（NIN）和備用電源（RN）零統分別接到接線端子（KG)第1腳（NN）與第3腳（RN），否則將導致開關損壞。地線應接可靠，確保使用安全。

6、不能直接安裝在戶外工作，否則縮短使用壽命或引起不良反應。

7、不可以直接安裝在易燃易爆、潮濕、陽光直射、高溫、振動、沖擊等地方。否則將縮短使用壽命或?qū)е庐a(chǎn)品燃燒爆炸。

8、不可以直接安裝在有導電塵埃，金屬絲侵入的地方，否則將會導致產品損壞或機械故障。

維護

切換開關面板設有兩只1A熔斷器和一只四位接線端子，熔斷器作為自動控制盒短路保護。接線端子則為指示信號燈至控制箱而板提供有源電源，其電壓為交流220V，電流為15mA，其中1、2為常用電源信號合閘指示，3、4為備用電源信號合閘指示，具體操作可參考菌機攜帶接線圖中的控制箱信號燈餐接虛線部分。（指示燈接線方法見圖1）

訂貨須知

用戶應提供知下詳細資料；

1、產品名稱型號規格及數量；

2、如有特殊安裝條件或特殊場所使用，應提供相應技術資料或與本公司協商。
