BYQ9系列PC級雙電源自動轉換開關

控制器功能介紹

A型控制器功能

主要為市電一市電型，適用于兩路市電主、備系統。當主供電回路斷相或失壓開關自動投入備用供電回路：當主供電回路恢復供電，開關將負荷自動投主供電回路。

B型控制器功能

主要為市電一市電型，適用于兩路市電主、備用系統。當主供電回路出現失壓、斷相及欠壓等故障后開關自動投入備用供電回路（可調整延時）：當主供電回路供電恢復正常，開關將負荷自動投主供電回路（可調整延時，自投自復模式）。控制器還可設定自投不自復和互為備用模式。

C型控制器功能

主要為市電一發電機型，適用于市電為主供電回路、發電機為備用供電回路系統。當主供電回路出現失壓、欠壓及斷相等故障后控制器發出啟動發電機信號，當發電機電壓正常后控制器將負荷自動投入發電機供電回路。當主供電回路供電恢復正常，控制器將負荷投入主供電回路同時斷開發電機啟動信號。

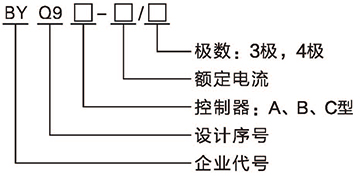

產品型號及其含義

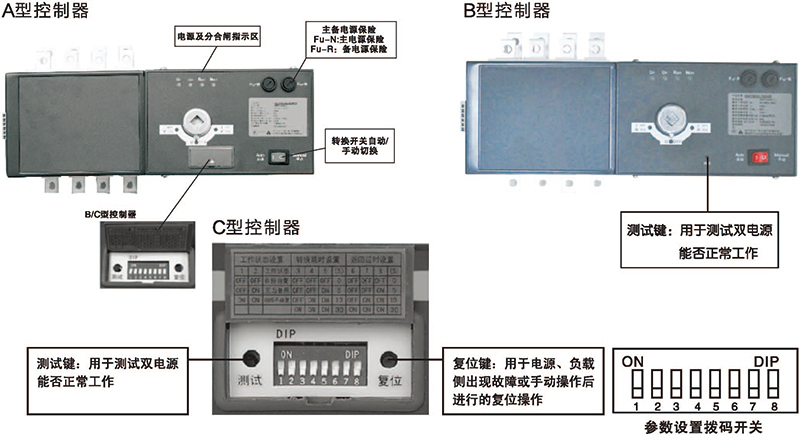

示意圖

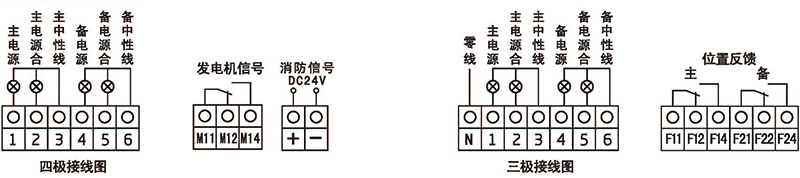

使用及接線說明

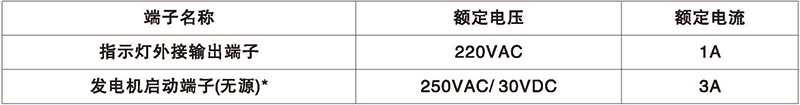

外接端子電氣參數

延時時間及工作狀態的設定

轉換延時t1:0，5，15，30s

返回延時t4：0，5，15，30s

工作狀態：自投自復、互為備用、自投不自復

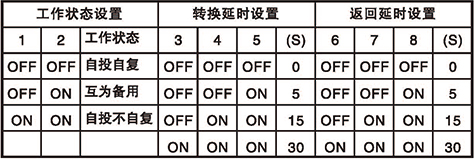

B型控制器動作參數設置

指示燈

Un指示燈：常亮常用電源正常，閃亮常用電源故障

Ur指示燈：常亮備用電源正常，閃亮備用電源故障

Non指示燈：燈亮常用電源閉合

Ron指示燈：燈亮備用電源閉合

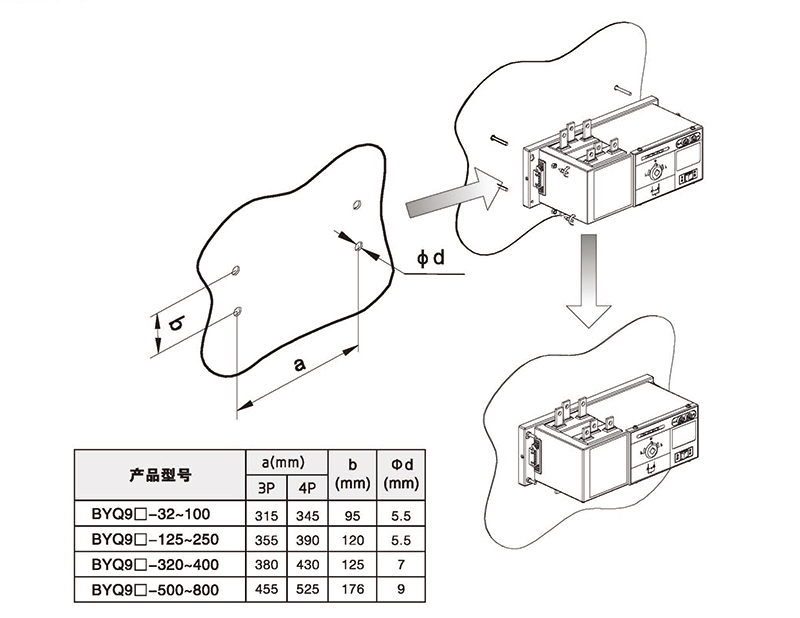

安裝方式

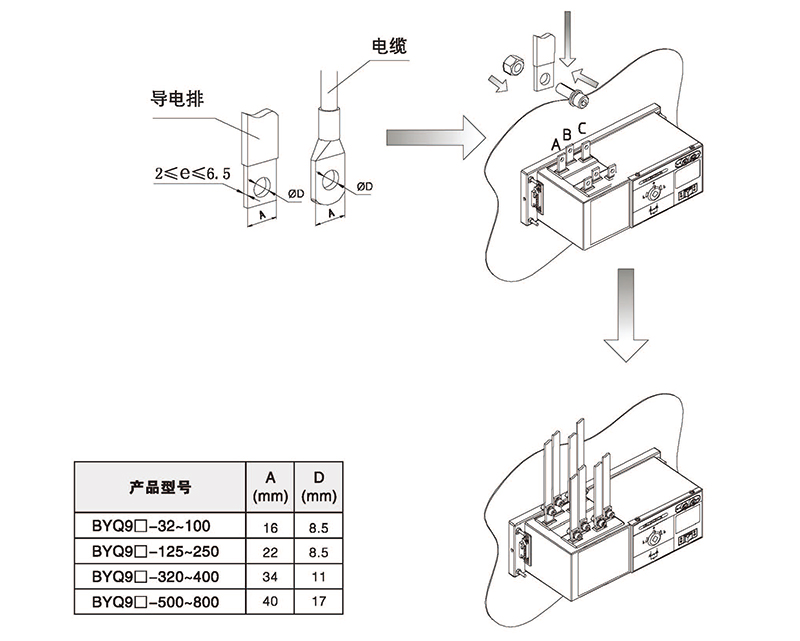

接線方式
