BYYJ消防應急啟動裝置

概述

根據2014年10月1日實施的**標準6850974《消防給水及消火栓系統技術規范》第11.0.12條（強條）規定：消防水泵控制柜應設置機械應急啟泵功能，對消防泵控制柜提出了一個全新的概念——機械應急啟泵功能。本條強制規定只要在正常供電情況下，無論消防泵控制柜內控制線路損壞如何，都能強制直接啟泵，以保證火災時撲救及時性，該“機械應急啟動裝置”是通過機械連鎖裝置直接傳動，來實現直接啟動消防泵的裝置。該裝置可配置星三角啟動和軟啟動啟動兩種方式。

“機械應急啟動裝置”啟動手柄平時處于停止?fàn)顟B(tài)（帶鎖），緊急火警時必須由被授權的管理人員操作（機械應急啟動裝置帶鎖，平時由有權限的人保管，且此時從報警到消防泵正常供水的時間不大于5min，這個時間包含了管理人員從控制室到泵房的時間以及包括消防泵從強制啟動到正常供水的時間）。

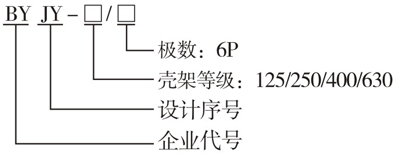

產品型號及含義

產品配置可根據用戶幾種情況實現：

消防、噴淋泵控制柜已安裝，可在消防泵、噴淋泵控制桓前增加消防應急啟動控制柜（獨立），電源由雙電源柜引來，“機械應急啟動裝置”輸出和原控制柜內輸出端子相連接；以實現應急直接啟動消防泵。

消防泵、噴淋泵控制柜為星三角啟動方式時由二組“機械應急啟動裝置”分別啟動1#、2#泵，火警時可啟動l#、2*泵任何一臺；啟動時手柄按下90°，啟動后必須待火情實際情況；由有管理權限的人手動停泵（不可自動停泵或火警時手動停泵）。

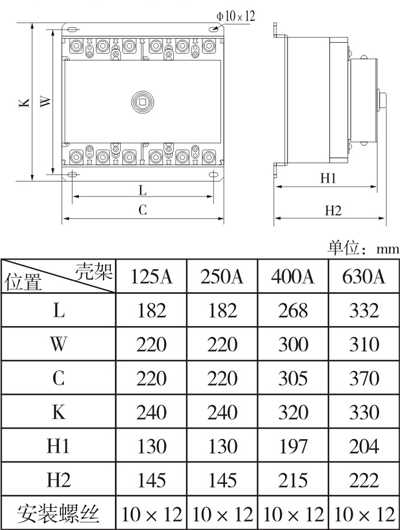

外形尺寸及安裝尺寸

控制柜面板開孔尺寸
